minsis atmega16

Assalaamu'alaikum wr. wb

Dateng kesempatan puniko kulo bade ngaturaken masalah minimum system AT-MEGA 16 utawi minsis atmega16 utawi minsis atmega8535 utawi minsis atmega32. Ingkang kulo bagi sakmeniko desain kaping kalih kulo, desain ingkang wiwitan kulo kinten kirang sae, samongko kulo aturaken ingkang kaping kalih.

desain meniko kulo damel menuhi tugas saking dosen kulo inggih meniko tugas mikrokontroller. langsung kemawon kulo aturaken minimum system AT-MEGA 16 utawi minsis atmega16 utawi minsis atmega8535 utawi minsis atmega32.

lan dateng ngandap meniko layout PCBnipun minimum system AT-MEGA 16 utawi minsis atmega16 utawi minsis atmega8535 utawi minsis atmega32

Bilih purun ngunduh bekakasipun meniko kulo sertaaken minimum system AT-MEGA 16 utawi minsis atmega16 utawi minsis atmega8535 utawi minsis atmega32. monggo dateng minsys mega16

open linetracer

Asslaamu'alaikum wr wb.

Sakmeniko kulo bade mbagi mbagi linetracer kulo, spesifikasinipun inggih meniko:

- Sensor photo dioda 8 bit ADC
- Mikro AT-Mega 16
- Driver MOSFET 540-9540 IRF with optocoupler
- Buzzer
- Serial expantion
- I/O expantion
- 5 bit Button
- Regulator 2576 -5

Meniko gambar skematik ipun

Kulo ndamele ngagem ALTIUM DESIGNER,lan meniko gambar PCBnipun

bilih purun meniko file skema kalean PCBnipun
download ltc mikro dateng mriki nggih file ltc mikro

lampu flip flop

Assalaamuálaikum warohmatullah wabarokaatuh

Led flip flop meniko ngaturipun ndamel mikro. inggih puniko minsis at-mega 128 ingkang sampun kulo damel kulo cobi kulo lebeti program sak lajengipun LED ingkang kulo selap dateng I/O nipun saget kelip keli.. meniko gambar minsis kulo ingkang kulo cobi program.

Led ingkang dateng mriku saget makan gantosan, bilih dateng panggen peteng saget ketingal sae.
:D
kangge programipun kados mekaten

      PORTD.6=0;
      PORTD.7=1;
      delay_ms(50);

      PORTD.6=1;
      PORTD.7=0;
      delay_ms(50);

mekaten kolowau saking kulo, mugio saget dados pengangen angen kagem kito sedoyo
nuwun

seting fuse bit

Assalaamuálaikum warohmatullah wabarokaatuh

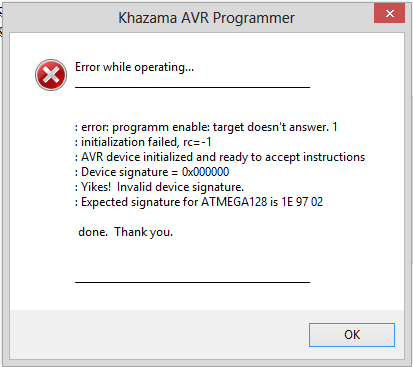

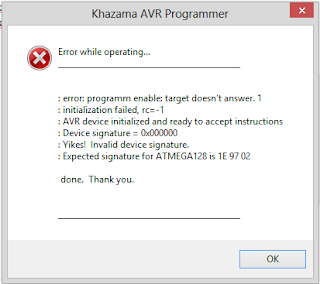

dateng kesempatan ingkang bahagia puniko kulo bade mbahas masalah seting fuse bit dateng minsis at-mega 128 ingkang sampun kulo damel. amargi naliko kulo download ndamel usb asp kelawan khazama medal pesen kados gambar meniko

bilih njenengan read fuse bitipun setingan awal kados gambar meniko

keranten meniko kito kedah nyeting fusebit ipun. sakrampungipun kulo pados pados kulo nemu setingan kangge fusebitipun kados gambar meniko

meniko setingan kangge H-fuse bilih kangge L-fuse setinganipun kados gambar puniko.

sakmantune dipun seting kados meniko lajeng njenengan klik write all. laaaaaaan, badalak, hasilipun kados gambar meniko nalikanipun dipun read chip signature

mekaten sekedik pengalaman saking kulo, mugio saget dados pengangen angen kagem kito sedoyo
nuwun

minsis at-mega 128

Assalaamuálaikum warohmatullah wabarokaatuh

Ati kulo bingah sanget naliko nyerat seratan puniko. amargi  minimum sistem at-mega 128 (minsys atmega 128) ingkang kulo damel kaangsalan hasil, sak mantunipun kulo ndesain, ngecing lajeng kulo soder, naliko diprogram purun mlampah. wiwitane enten masalah dateng fusebit ipun, nanging kelawan kesabaran akhiripun saget kulo dandosi lan kepanggih masalahipun.

meniko kulo sukani ngertos desain PCB kulo.

lumayan sae to nggih? rencang rencang kulo kathah ingkang remen kalean deasin kulo, akhire tumut ngecing

:D minsys atmega 128 kulo

lha meniko skemanipun

semanten rumiyin seratan  minsys atmega 128 saking kulo, matur nuwun, mugio saget dados pangangen angen kito sedoyo.
nuwun.
